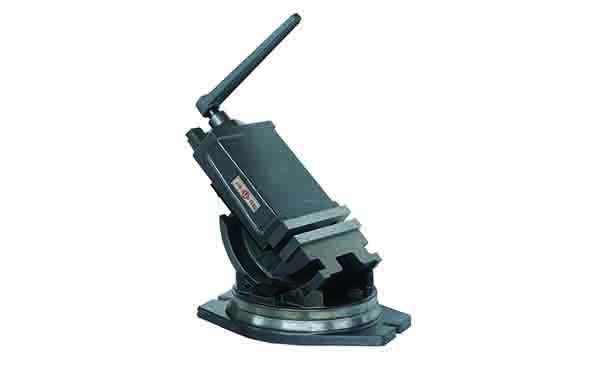

1、可從水平位置到垂直位置（0°-90°）任意調整并鎖緊
2、帶有旋轉底座，可360旋轉
3、廣泛用于機床上加工各種角度的平面、槽、孔
型號 Model
| 鉗口寬度 Width of jaw (mm)
| 鉗口高度 Height of jaw (mm)
| 鉗口張開度 Max.opening (mm)
| 毛重/凈重 G.W./N.W. (kg)
| 包裝體積 Packing volume 長X寬X高 (cm)
| 包裝形式 Packing shape
|
| QHK100 | 100 | 41 | 75 | 16/15 | 34x20x17 | 紙箱carton |
| QHK125 | 125 | 46 | 95 | 23/22 | 40x24x18 | 紙箱carton |
| QHK125L | 125 | 46 | 130 | 22/21 | 43x24x18 | 紙箱carton |
| QHK160 | 160 | 50 | 120 | 33/32 | 44X26X21 | 紙箱carton |
在精密制造和機械加工領域，工具的選擇和使用直接影響到加工質量和效率。可傾平口鉗作為一種多功能夾具，因其獨特的結構和功能，廣泛應用于各種加工場景。本文將詳細介紹可傾平口鉗的結構、工作原理、應用領域以及使用注意事項，幫助讀者更好地理解和使用這一重要工具。
一、可傾平口鉗的結構 可傾平口鉗主要由以下幾個部分組成：
1.鉗體：鉗體是可傾平口鉗的主體部分，通常由高強度合金鋼或鑄鐵制成，具有良好的剛性和耐磨性。鉗體上設有導軌和固定孔，用于安裝和調整鉗口。
2.鉗口：鉗口是夾持工件的主要部分，通常由硬質合金或淬火鋼制成，表面經過精密磨削，確保夾持面平整光滑。鉗口可根據需要進行更換或調整，以適應不同形狀和尺寸的工件。
3.傾斜機構：可傾平口鉗的核心功能在于其傾斜機構。通過旋轉或調節傾斜機構，鉗體可以在一定角度范圍內傾斜，從而實現對工件的多角度夾持和加工。
4.鎖緊裝置：鎖緊裝置用于固定鉗體和鉗口的位置，確保在加工過程中工件不會發生位移或松動。常見的鎖緊方式包括手動鎖緊、氣動鎖緊和液壓鎖緊等。
5.底座：底座是可傾平口鉗的支撐部分，通常由鑄鐵或鋼板制成，具有較高的穩定性和剛性。底座上設有安裝孔，用于將可傾平口鉗固定在機床或工作臺上。
二、可傾平口鉗的工作原理 可傾平口鉗的工作原理相對簡單，但其功能卻非常強大。其基本工作原理如下：
1.夾持工件：將工件放置在鉗口之間，通過手動或自動方式調整鉗口的位置，使工件被牢固夾持。鉗口的夾持力可通過鎖緊裝置進行調節，以適應不同材質和尺寸的工件。
2.傾斜調整：通過旋轉或調節傾斜機構，鉗體可以在一定角度范圍內傾斜。這種傾斜功能使得工件可以在不同角度下進行加工，提高了加工的靈活性和精度。
3.固定位置：在完成夾持和傾斜調整后，通過鎖緊裝置將鉗體和鉗口的位置固定，確保在加工過程中工件不會發生位移或松動。
4.加工操作：在工件被牢固夾持和固定后，可以進行各種加工操作，如銑削、鉆孔、磨削等。由于可傾平口鉗具有較高的剛性和穩定性，能夠有效減少加工過程中的振動和變形，提高加工質量和效率。
三、可傾平口鉗的應用領域 可傾平口鉗因其多功能和高精度，廣泛應用于以下領域：
1.機械加工：在銑床、鉆床、磨床等機床上，可傾平口鉗用于夾持和固定工件，進行各種加工操作。其傾斜功能使得工件可以在不同角度下進行加工，提高了加工的靈活性和精度。
2.模具制造：在模具制造過程中，可傾平口鉗用于夾持和固定模具零件，進行精密加工和裝配。其高剛性和穩定性能夠有效減少加工過程中的振動和變形，提高模具的加工精度和表面質量。
3.航空航天：在航空航天領域，可傾平口鉗用于夾持和固定各種復雜形狀的零件，進行精密加工和檢測。其多功能和高精度能夠滿足航空航天零件的高要求。
4.汽車制造：在汽車制造過程中，可傾平口鉗用于夾持和固定各種汽車零件，進行精密加工和裝配。其高剛性和穩定性能夠有效減少加工過程中的振動和變形，提高汽車零件的加工精度和表面質量。
5.電子制造：在電子制造領域，可傾平口鉗用于夾持和固定各種電子元件，進行精密加工和裝配。其高精度和多功能能夠滿足電子元件的高要求。
四、使用可傾平口鉗的注意事項 為了確保可傾平口鉗的正常使用和延長其使用壽命，使用時應注意以下幾點：
1.選擇合適的鉗口：根據工件的形狀和尺寸，選擇合適的鉗口進行夾持。鉗口的夾持面應平整光滑，確保工件被牢固夾持。
2.調整夾持力：根據工件的材質和尺寸，調整鉗口的夾持力。夾持力過大可能導致工件變形或損壞，夾持力過小可能導致工件在加工過程中發生位移或松動。
3.定期維護和保養：定期對可傾平口鉗進行維護和保養，檢查鉗口、傾斜機構和鎖緊裝置的工作狀態，及時更換磨損或損壞的零件，確保可傾平口鉗的正常使用。
4.避免過載使用：在使用可傾平口鉗時，應避免過載使用，以免導致鉗體或鉗口變形或損壞。應根據可傾平口鉗的額定載荷進行使用。
5.安全操作：在使用可傾平口鉗時，應遵守安全操作規程，確保操作人員的安全。在夾持和固定工件時，應確保工件被牢固夾持，避免工件在加工過程中發生位移或松動。
結
可傾平口鉗作為一種多功能夾具，因其獨特的結構和功能，在精密制造和機械加工領域得到了廣泛應用。通過合理選擇和使用可傾平口鉗，可以提高加工質量和效率，滿足各種復雜加工需求。在使用過程中，應注意選擇合適的鉗口、調整夾持力、定期維護和保養、避免過載使用以及遵守安全操作規程，確保可傾平口鉗的正常使用和延長其使用壽命。
